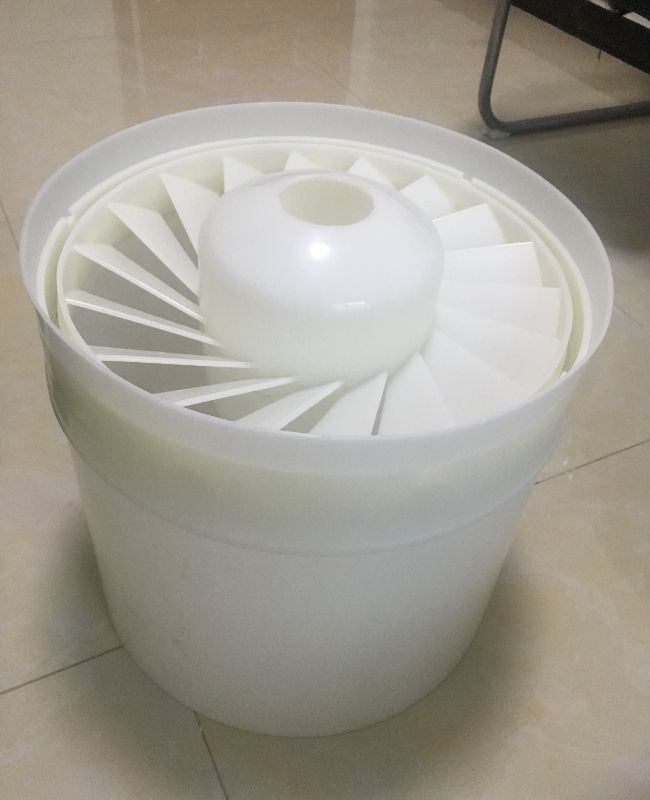

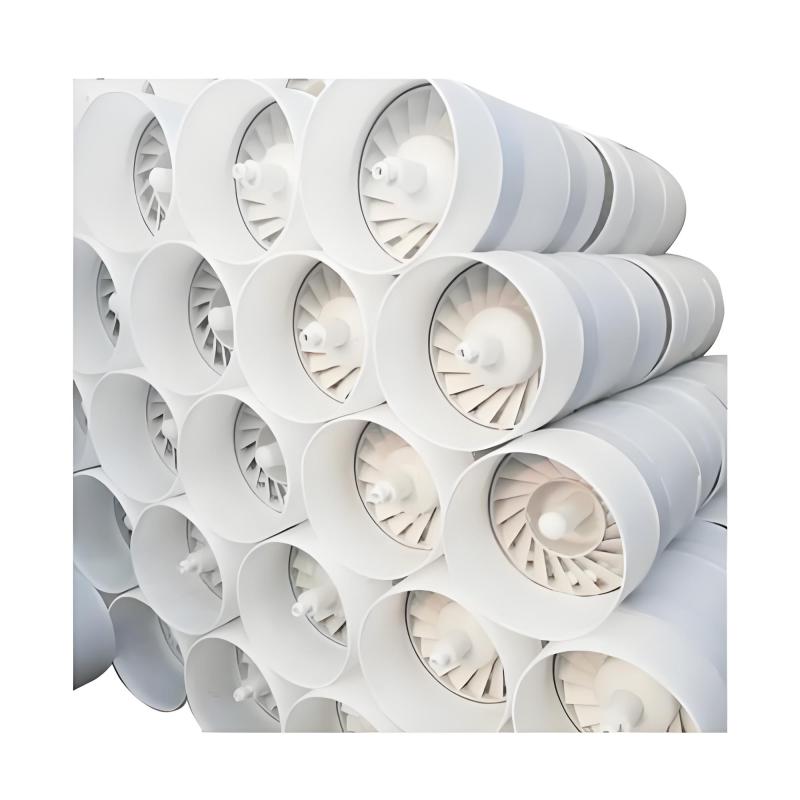

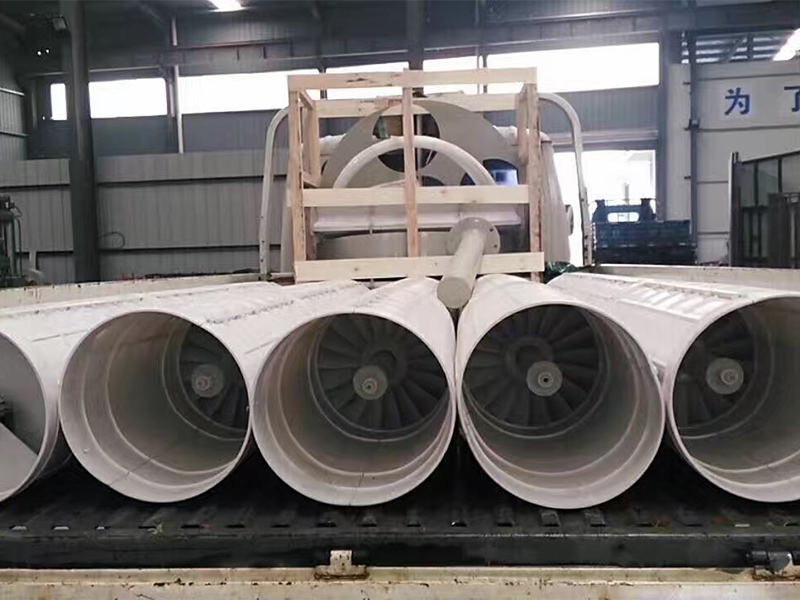

مزيل ضباب حزمة الأنابيب

تُستخدم حزمة أنابيب إزالة الرذاذ بشكل أساسي لإزالة قطرات الرذاذ وجزيئات الغبار المحمولة في غازات المداخن. وهي شائعة الاستخدام في معالجة غازات المداخن في الجزء الخلفي من برج إزالة الكبريت، وتُعدّ جهازًا بسيطًا وفعالًا لحماية البيئة.

مبدأ العملعندما يتدفق الغاز المحتوي على الرذاذ عبر مزيل الرذاذ بسرعة معينة، يصطدم الرذاذ بالصفائح المموجة بفعل القصور الذاتي للغاز. وتكون القطرات المتجمعة كبيرة جدًا لدرجة أن قوة الجاذبية التي تولدها تتجاوز القوة الكلية للضغط الصاعد للغاز والتوتر السطحي للسائل، فتنفصل القطرات عن سطح الصفائح المموجة. ويزيد التركيب متعدد الطيات لصفائح مزيل الرذاذ المتموجة من احتمالية احتجاز الرذاذ. أما الرذاذ الذي لم يُزال، فيُحتجز بنفس الطريقة عند المنعطف التالي.

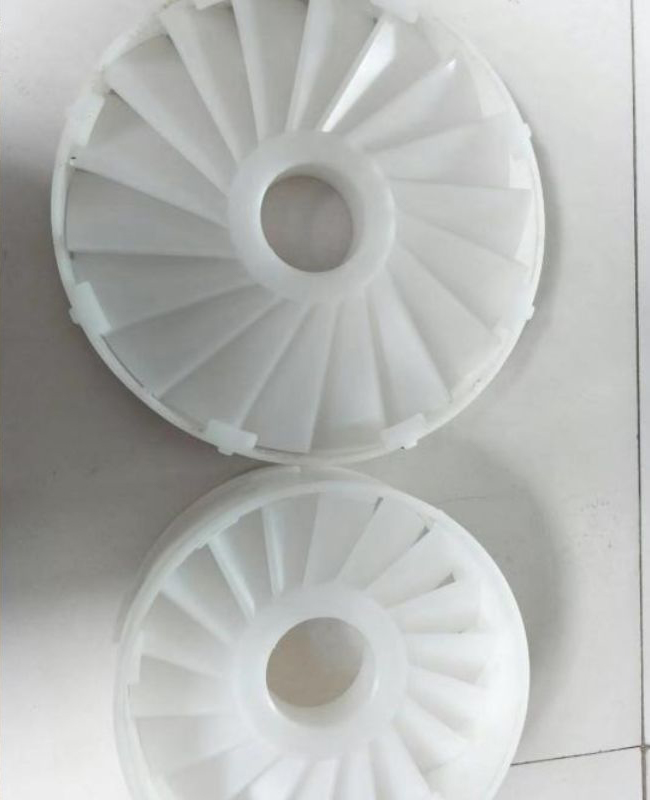

الهيكل الرئيسي:ويشمل ذلك أسطوانة حزمة الأنابيب، والفاصل، وحلقة الالتقاء، وحلقة التوجيه، بالإضافة إلى الفوهات والأنابيب وما إلى ذلك.

معايير التصميم:كفاءة إزالة الضباب، وانخفاض ضغط النظام (وفقًا للتصميمات المختلفة، يكون نطاق انخفاض الضغط الإجمالي واسعًا، ويمكن التحكم في انخفاض الضغط في التصميمات عالية الكفاءة)، وسرعة تدفق غاز المداخن، وتباعد الشفرات وزاويتها، ومجموعة المراحل، وفترة التنظيف، وما إلى ذلك.

حجم جزيئات قطرات الرذاذ المعالج:يمكنه إزالة قطرات الرذاذ الدقيقة وجزيئات الغبار بكفاءة عالية، ويتميز بكفاءة عالية في جمع جزيئات الغبار التي يزيد حجمها عن PM10. بعد المعالجة، يمكن أن يصل تركيز الغبار إلى 5 ملغم/م³.

مواد:البولي بروبيلين (PP) ، الألياف الزجاجية المقواة بالبلاستيك (البلاستيك المقوى بالألياف الزجاجية) ذو السطح الأملس وخصائص التشحيم الذاتي ؛ الفولاذ المقاوم للصدأ 304 ، 316L ، وما إلى ذلك ، والتي تستخدم في السيناريوهات ذات متطلبات مقاومة التآكل العالية.

موضع التركيب:عادة ما يتم ترتيبها فوق طبقة الرش لبرج الامتصاص ويمكنها استبدال أو تحديث أجهزة إزالة الضباب التقليدية الأصلية مثل جهاز إزالة الضباب من نوع الحافة.

المزايا:كفاءة عالية في إزالة الغبار والضباب، وانخفاض ضغط النظام الذي يمكن التحكم فيه نسبيًا، وعبء عمل التحديث الصغير (مناسب بشكل خاص لمشاريع التحديث)، والتشغيل والصيانة البسيطة نسبيًا (لا توجد معدات متحركة)، وأداء جيد في مقاومة الانسداد.

مجالات التطبيق:يستخدم في برج الامتصاص لنظام إزالة الكبريت من غاز المداخن الرطب (غازات احتراق الوقود) ويستخدم أيضًا في العمليات الصناعية مثل البترول والكيميائية والمعادن التي تتطلب فصل الغاز عن السائل.

يتميز جهاز إزالة الضباب عن الأنابيب بأحدث تقنيات التصميم:

• تأثير تآزري متعدد المراحل: عادةً ما يحتوي الجهاز على فواصل إعصارية متعددة المراحل (أو أجهزة لزيادة السرعة، أو فواصل) داخله. يتدفق غاز المداخن أولاً عبر الفاصل الأولي لإزالة قطرات الرذاذ الكبيرة والجسيمات العالقة؛ ثم يتم تسريعه بواسطة جهاز زيادة السرعة، ثم يدخل إلى الفاصل الثانوي لإزالة قطرات الرذاذ الدقيقة والجسيمات العالقة. يضمن هذا التصميم المدمج متعدد المراحل إزالة فعالة للملوثات ذات الأحجام المختلفة للجسيمات.

• التحكم في طبقة السائل ومنع الانجراف الثانوي: تساعد حلقة الالتقاء في الجهاز على التحكم في سُمك طبقة السائل على الجدار الداخلي للأسطوانة في كل مرحلة، مما يمنع تكوّن قطرات رذاذ ثانوية أدقّ في ظروف السرعات العالية. كما تتحكم حلقة التوجيه عند مخرج الغاز في حالة تدفق الغاز وتمنع بفعالية القطرات المحتجزة من الانجراف مرة أخرى مع تدفق الغاز (أي الانجراف الثانوي).

أهمية نظام التنظيف: لضمان التشغيل المستقر على المدى الطويل ومنع الترسبات والانسداد، عادةً ما يتم تجهيز مزيل الرذاذ الأنبوبي بنظام تنظيف بالماء (يشمل الفوهات والأنابيب وما إلى ذلك). يمكن للتنظيف المنتظم أو غير المنتظم إزالة الجزيئات الصلبة المترسبة والحفاظ على مقاومة تشغيل منخفضة.

التركيب والتشغيل
غالباً ما يعتمد مزيل الرذاذ الأنبوبي على تصميم معياري، مما يجعله مرناً للغاية في كل من مشاريع البناء الجديدة ومشاريع التحديث.

بالنسبة لوحدات إزالة الكبريت المبنية حديثًا، عادةً ما يلزم وضع طبقة واحدة فقط من عوارض الدعم للتثبيت.

في مشاريع التحديث، عادةً ما يلزم إزالة جهاز إزالة الرذاذ الأصلي فقط مع الإبقاء على عارضة إزالة الرذاذ السفلية، ثم يمكن تركيب وحدات إزالة الرذاذ الأنبوبية. يُعدّ حجم العمل المطلوب للتحديث صغيرًا نسبيًا، ويمكن الاستفادة الكاملة من مساحة برج الامتصاص الأصلي دون تغيير الهيكل الخارجي.

يعمل جهاز إزالة الرذاذ الأنبوبي بكفاءة عالية من خلال آليات مثل الفصل بالطرد المركزي، والتصادم بالقصور الذاتي، والتقاط التكثيف. وبفضل مزاياه المتمثلة في إزالة الغبار والرذاذ بكفاءة عالية، وسهولة التحديث، وبساطة التشغيل والصيانة نسبياً، فقد أصبح من التقنيات المفضلة لمعالجة غازات المداخن الصناعية الحديثة، وخاصةً لتلبية متطلبات الانبعاثات المنخفضة للغاية.

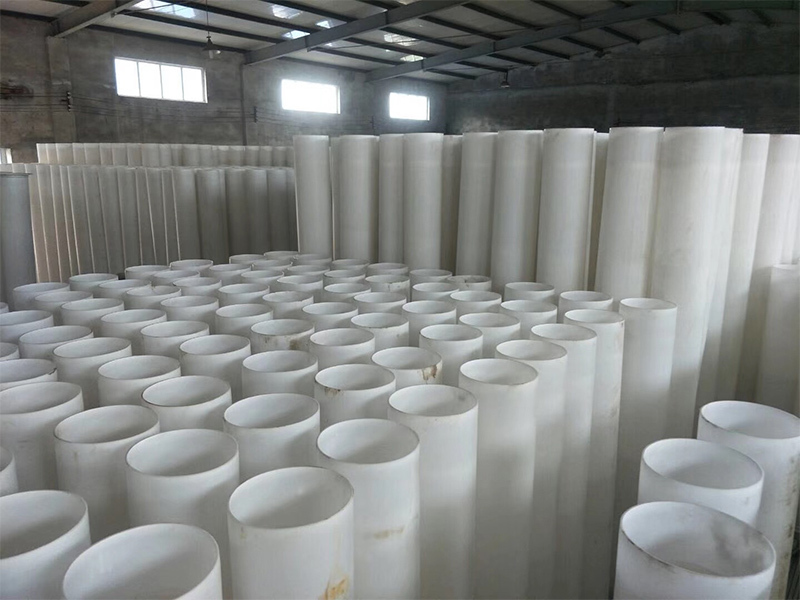

القدرة التصنيعية والإنتاجية

خدمة ما بعد البيع

توفر شركة هاينا خدمات التركيب والتشغيل والتدريب الفني في الموقع. ويتم ترتيب عمليات تفتيش دورية بعد تسليم المشروع لدعم استقرار التشغيل على المدى الطويل.
